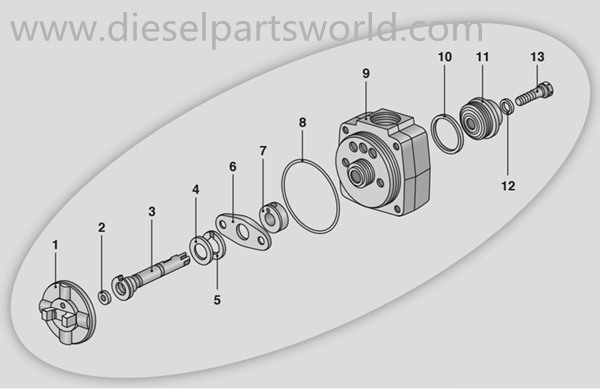

Componentes do conjunto
1. Came de comando
2. Arruela de compensação
3. Pistão distribuidor
4. Arruela de compensação
5. Anel de encosto
6. Prato de molas
7. Bucha reguladora
8. Anel de vedação
9. Corpo distribuidor/
Cilindro de comando
10. Anel de vedação
11. Bujão central
12. Anel de vedação
13. Parafuso de sangria

Componentes del conjunto
1. Disco de levas
2. Arandela de compensación
3. Pistón distribuidor
4. Arandela de compensación
5. Anillo de apoyo
6. Bandeja de muelles
7. Taco regulador
8. Anillo de sellado
9. Cuerpo distribuidor/Cilindro
de comando
10. Anillo de sellado
11. Bombona central
12. Anillo de sellado
13. Tornillo de sangría

Funcionamento
O pistão distribuidor executa um movimento rotativo e axial (vai-e-vem). Quando o pistão retorna ao PMI (ponto morto inferior) libera a entrada do Diesel na câmara de alta pres- são através de um dos rasgos de alimentação. O pistão dis- tribuidor avança, comprimindo o combustível na câmara de alta pressão até atingir o PMS (ponto morto superior),
enviando o combustível para um dos cilindros do motor, através do porta-válvula.

Funcionamiento
El pistón distribuidor ejecuta un movimiento rotativo y axial (de vaivén). Cuando el pistón regresa al PMI (punto muerto inferior) libera la entrada del Diesel en la cámara de alta pre- sión a través de uno de los canales de alimentación. El pis- tón distribuidor avanza, comprimiendo el combustible en la
cámara de alta presión hasta alcanzar el PMS (punto muer- to superior), enviando el combustible para uno de los cilin- dros del motor, a través del portaválvula.
